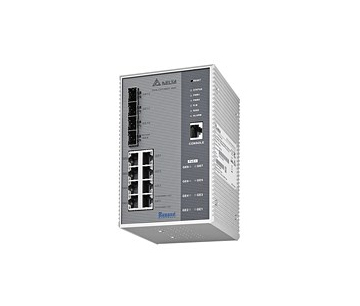

產品介紹

  產品特色
  符合IEEE 802.3at標準，每端口可供電達30瓦，并向下兼容IEEE 802.3af標準
  高階PoE管理功能，智能匹配PD設備等級提供合適電力輸出
  IPv6 網絡地址與相鄰節點探索方便使用于大型網絡架構
  DHCP自動派送IP地址網絡便利于IP管理
  DHCP option 82 中繼功能可將客戶端信息加入請求傳送給DHCP主機
  SNMP v1/v2c/v3用于實時遠程管理網絡設備
  Redundancy RING與Redundancy CHAIN特有高階備援多環網技術，網絡斷線自愈時間小于30ms
  支持IEC 62439-2 MRP(media redundancy protocol)標準備援環網協議
  STP/RSTP/MSTP建構備援環網,以確保網絡傳輸可靠度
  QoS(IEEE 802.1p)與TOS/DSCP優先處理對延遲時間敏感的應用
  IEEE 802.1Q VLAN, Q-in-Q double VLAN, VLAN isolation 與 GVRP優化網絡規劃
  高級網絡安全機制 – IEEE 802.1X, SSH, TACACS+, HTTPS與SNMP v3
  IEEE 802.3ad 聯機聚集協議以增加聯機帶寬
  IEEE 1588v2 PTP (Precision Time Protocol)自動進行網絡設備時間超高精確同步化與校時
  Broadcast/Multicast/Unknown Unicast風暴控制以改善網絡傳輸質量
  Loopback-detection防止網絡循環風暴癱瘓網絡，自動關閉發生網絡循環的端口
  智能型Access Control List功能(ACL)
  每端口MAC過濾功能以防未授權MAC進行非法存取
  以IGMP對L2 multicast封包進行過濾與管理
  Port mirroring 可1對多進行端口鏡像用來監控封包
  SFP光纖模塊DDM診斷功能
  自動警報通知, 可經由email, 繼電器輸出, Syslog & SNMP trap發出
  相容EtherNet/IP, Profinet, CC-Link IE與DNP 3.0等工業通訊協議

  技術規格
  標準
  協定
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X) and 100Base-FX
  IEEE 802.3ab 1000Base-T
  IEEE 802.3z 1000Base-X
  IEEE 802.3x Flow Control
  IEEE 802.1D Spanning Tree Protocol
  IEEE 802.1w Rapid Spanning Tree Protocol
  IEEE 802.1s Multiple Spanning Tree Protocol
  IEEE 802.1p Class of Service, Priority Protocols
  IEEE 802.1Q VLAN Tagging
  IEEE 802.1X Port Authentication
  IEEE 802.3ad LACP Aggregation
  IEEE 802.1AB Link Layer Discovery Protocol
  IEEE 1588v2 Clock Synchronization
  IEEE 802.3af PoE 15.4 Watts
  IEEE 802.3at PoE 30 Watts

  交換技術
  儲存并傳送
  IEEE 802.3x 全雙工流量控制，半雙工背壓流量控制

  界面
  Gigabit Ethernet
  RJ45端口：8 10/100/1000Base-T，自動MDI/MDI-X跳線偵測，自動協商與連接速度檢測
  SFP端口：4 100/1000Base-SFP
  PoE+ 腳位：1 & 2 DC +、3 & 6 DC -
  控制端口：RJ45界面
  警報輸出(DO)：1組干接點，最大承受電流1A @ 24VDC
  重置按鍵：1組

  效能
  交換能力：24Gbps，線性，無阻塞傳輸
  交換轉換率：35.7Mpps
  MAC地址列表：8K
  封包暫存容量：4M bits
  IGMP Multicast群組：256
  最大VLAN數：4096
  服務質量(QoS)：8 個優先權隊列
  DHCP主機：253 IP 地址
  巨型封包：9,216 Bytes

  網絡管理
  管理功能：STP/RSTP/MSTP, LACP, QoS, IGMP Snooping v1/v2/v3, IGMP Query v1/v2, VLAN, SSH, DNS, HTTP, HTTPS, RADIUS, TACACS+, SNMP v1/v2c/v3, SNMP Traps, TFTP, RMON, LLDP, DHCP Server/Client, DHCP Relay Option 82, Telnet, Syslog, SMTP, SNTP Client, DOS/DDOS auto prevention, MRP, MODBUS TCP
  使用者安全與認證：MAC/IP/TCP/UDP filtering, HTTPS, SSH, 802.1x, SNMP v3
  設定接口：Web Browser, Cisco-like Telnet CLI, RJ45 console, SNMP
  MIB： MIB II, Bridge MIB, SNMP MIB, Ether-like MIB, Q-Bridge/P-Bridge MIB, IF MIB, Traceroute MIB, TCP MIB, UDP MIB, IP MIB, RMON Group 1,2,3,9, Delta Private MIB

  電源需求
  輸入電壓：50 ~ 57 VDC ，2組端子座
  最大輸入電流：5A (PoE供電)、0.26A(無PoE供電)
  電流過載保護：內建，最大承受電流 10A
  反極性保護：無

  機構規格
  外殼：IP30強固金屬
  尺寸：154 mm(高) x 96.4 mm(寬) x 105.5 mm (深)
  重量：1205g
  安裝方式：工業級導軌式與壁掛式

  環境
  工作溫度：-40℃ ~ 70℃(-40℉ ~ 158℉)
  儲存溫度：-40℃ ~ 85℃(-40℉ ~ 185℉)
  工作濕度：5% ~ 95%(無凝結)

  認證
  安全規范：EN 60950-1
  電磁干擾(EMI)：FCC 47 CFR Part 15 Subpart B Class A, EN 55022(CISPR 22)
  電磁耐受(EMS：EN 55024)：IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11
  沖擊：IEC 60068-2-27
  自由跌落：IEC 60068-2-32
  震動：IEC 60068-2-6
  Hi-Pot：1.5KV
